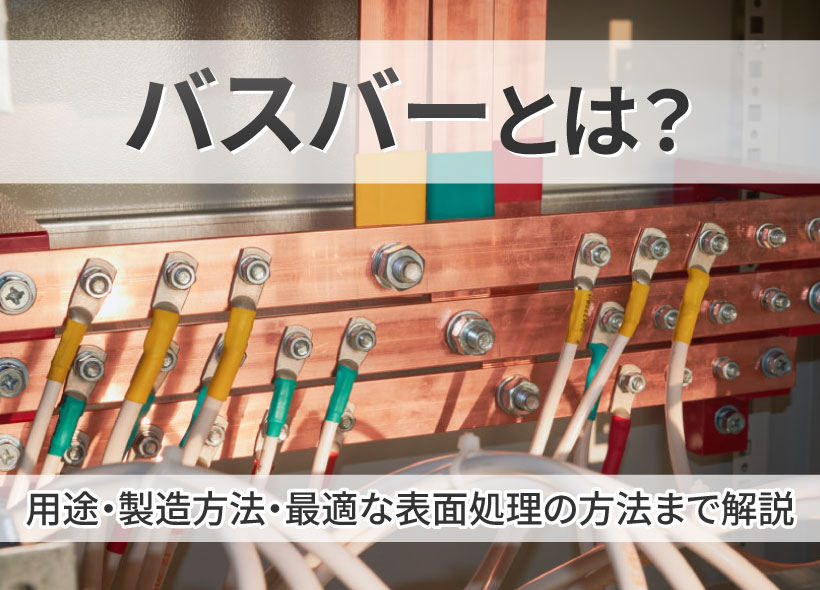

バスバーとは？
はじめに
バスバーは、大電流を効率よく分配するための配線部品として、幅広い分野で活用されています。電線と比べて電圧降下や電力損失を抑えやすく、装置の小型化や信頼性の向上に寄与する点が特徴です。一方で、用途や使用環境に応じて、材質・形状・製造方法・表面処理の選定が性能を大きく左右します。
当記事では、バスバーの基本的な役割や主な用途、製造・加工フロー、表面処理方法を解説します。設計や仕様検討の判断材料を得ることで、自社製品に最適なバスバーの選定につなげられるでしょう。
1.バスバーとは
バスバーとは、 銅やアルミニウム、真鍮といった導電性の高い金属で作られる、棒状または板状の電気部品です。1つの電源から複数の回路や機器へ電気を分配するための接続点として機能します。
電線の代わりに用いることで、ビス止めだけで配線が完了し、作業性を高められる点が特徴です。また、電気抵抗が小さく大電流を流せるため、電流による電圧降下や電力損失を抑えやすくなります。このような特性から、大容量の電力を安定して供給する必要がある電気設備において、バスバーは欠かせない部品と言えます。
バスバーとブスバーの違い
バスバーとブスバーは呼び方が異なるだけで、意味や機能、構造に違いはありません。英語では「busbar」と表記されるため、日本ではその発音をもとに「ブスバー」と呼ばれることもあります。一方、「バスバー（busbar）」は大電流を分配する導体を指す英語由来の正式な工業用語です。
戦後、日本産業規格（JIS）が整備される過程で「ブスバー」という表記も広まり、現在では両方の呼称が併用されています。Web検索などで表記の違いに迷うことがありますが、設計や製造の実務では同じ部品を指すものとして認識して問題ないでしょう。
2.バスバーの主な用途
バスバーは、大電流を安全かつ効率的に分配できる特性から、さまざまな分野の電気設備・電気システムで使用されています。ここでは、代表的な分野ごとの用途を紹介します。
2-1.自動車
自動車分野では、 配電盤や制御盤に加え、電気自動車（EV）やハイブリッド車（HEV）の電気系統でバスバーが重要な役割を担っています。特にEVでは、高電圧・大電流を扱うため、電力を効率よく分配できるバスバーの採用が不可欠です。バスバーはバッテリーパック内で多数のバッテリーセルを直列・並列に接続し、エネルギーを集約する役割を果たします。
また、インバータとモーターを電気接続する部分では、低インダクタンスで大電流を伝達でき、発熱や電力損失の抑制に貢献します。さらに、ジャンクションボックスでは、バッテリーからの電力を各補機へ安全かつシンプルに分配します。従来のワイヤーハーネスと比べ、放熱性や信頼性に優れ、組立の自動化によるコスト低減も期待できる点が、自動車用バスバーが広く使われる理由です。
2-2.発電所・変電所
発電所や変電所では、大規模な電力システムを安定して運用するためにバスバーが使用されています。 発電施設では発電機で生み出された電力を変圧器へ送る際の主要な導電経路として、変電所では異なる電圧レベルの回路間で電力を分配するための母線として機能します。各フィーダーへの電力供給を制御すると同時に、故障が発生した際には該当箇所を切り離し、他の回路への影響を最小限に抑える役割も担います。
太陽光発電や風力発電などの再生可能エネルギー設備でも、接続箱やパワーコンディショナー、キュービクル内部でバスバーが使用され、発電した電力を集約して電力網へ送る基盤となっています。
2-3.産業機械
産業機械分野では、 工場内の配電盤や制御盤、配電システム、各種装置の電力供給システムにバスバーが広く採用されています。モーターや制御機器など、多くの電気部品へ安定した電力を分配する必要があるため、大電流を効率よく流せるバスバーは適した部品です。電気パネルやスイッチギアでは、回路ブレーカーやリレー、ヒューズなどへ電流を分配する中核として機能します。
また、データセンターのように高い電力密度と信頼性が求められる施設でも、サーバーラックへの電力供給手段として活用されています。ケーブル配線に比べて省スペース化が図れる点や、電圧降下を抑えられる点は、設備の小型化やエネルギー効率向上にも寄与します。

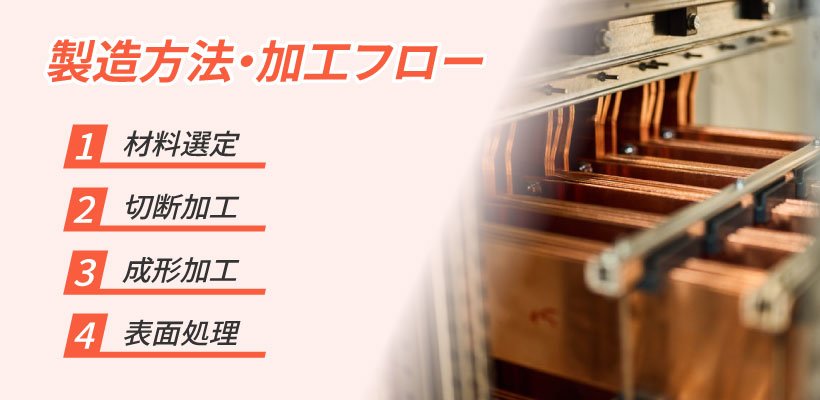

3.バスバーの製造方法・加工フロー
バスバーは 用途や使用環境によって求められる形状・性能が変わるため、製造工程では高い加工精度と品質管理が重要になります。一般的な製造・加工方法は、次のような流れで進められます。
①材料選定
導電性や強度、重量、コストを考慮し、銅やアルミニウム、真鍮などから適した材質と板厚・幅を決定します。
②切断加工
選定した板材や棒材を設計図に基づき、必要な寸法に切り出します。プレス加工やシャーリングなどの板金加工が用いられます。
③成形加工
穴あけやタップ加工、曲げ加工を行い、機器内部の配線経路に合わせた形状に仕上げます。
④表面処理
すずめっきやニッケルめっきなどを施し、耐食性や導電性を向上させます。これらの工程を適切に管理することで、信頼性の高いバスバーが製造されます。
4.バスバーの表面処理方法の種類
バスバー表面の処理は、腐食の防止や導電性の維持に加え、接触信頼性や絶縁性、耐久性にも大きく影響します。ここでは、バスバーに用いられる代表的な表面処理方法の種類について解説します。
4-1.ニッケルめっき
ニッケルめっきは、 優れた耐食性と高温環境への強さを併せ持つ表面処理です。バスバーの表面処理として最も一般的に採用されている方法の1つです。湿気や化学物質にさらされやすい環境でも酸化や腐食を抑え、長期にわたり安定した性能を維持できます。
また、表面が硬く耐摩耗性に優れるため、締結部や機械的な接触が生じる箇所にも適しています。電解ニッケルめっきは比較的コストを抑えやすい一方、複雑な形状では膜厚が不均一になりやすいため、用途や形状を考慮した選定が大切です。
4-2.すずめっき
すずめっきは、 接触抵抗を低減し、電気接点の信頼性を高めたい場合に適した表面処理です。すずは他金属との親和性が高く、低電流時や頻繁に接続・取り外しが行われる箇所でも安定した導通を確保できます。
また、はんだ付け性に優れている点も大きなメリットです。一方で、すずは柔らかいため摩耗しやすく、長期間使用する環境では注意が必要です。銅素材に直接すずめっきを施すとウィスカー発生の懸念があるため、下地にニッケルめっきを入れるなど、信頼性を高める工夫が行われる場合があります。
4-3.無電解ニッケルめっき
無電解ニッケルめっきは、 化学反応によって金属表面に均一な皮膜を形成する表面処理です。電流を使用しないため、凹凸やネジ穴など複雑な形状のバスバーでも膜厚が均一になりやすく、耐食性に優れます。酸化や腐食に強く、長期的な安定性が求められる環境で効果を発揮します。
また、皮膜硬度が高く耐摩耗性にも優れるため、機械的ストレスがかかる用途にも適しています。一方で、電解ニッケルめっきやすずめっきに比べてコストが高くなる傾向があるため、性能とコストのバランスを考慮した選定が求められます。
4-4.銀めっき
銀めっきは、 金属の中で最も電気抵抗が低い銀の特性を生かした表面処理です。バスバーに施すことで、非常に高い導電性が得られ、高電流を扱う用途に適しています。そのため、性能を最優先する特殊用途で採用されることが多い処理方法です。
また、摺動性が求められる場合には、硬度を高めた硬質銀めっきが用いられることもあります。ただし、銀は硫化などによって表面抵抗が増加する場合があり、使用環境によっては定期的な点検やメンテナンスが必要です。コスト面も含め、限定的な用途で選択される表面処理と言えます。
まとめ
バスバーは、大電流を安全かつ効率的に分配するために欠かせない電気部品です。用途や使用環境に応じて、材質や形状に加え、表面処理の選定も製品の信頼性や耐久性を大きく左右します。ニッケルめっき、すずめっき、無電解ニッケルめっき、銀めっきにはそれぞれ特性があり、耐食性を重視するのか、導電性や接触信頼性を優先するのかによって最適な選択は異なります。
バスバーの性能を最大限に引き出すめっき仕様の検討や品質面で課題がある場合は、高精度なめっき加工に強みを持つ三ツ矢へご相談ください。豊富なめっき品種と確かな技術力により、用途や要求性能に応じた最適な表面処理をご提案いたします。
