ウエハーとは？基礎知識を解説
はじめに
ウエハーは、半導体デバイスを作る際の土台となる重要な素材です。表面に微細な電子回路を形成することで、ICチップやメモリ、プロセッサなどの中核部品が生み出されます。スマートフォンやパソコンをはじめ、自動車、家電、医療機器、通信インフラなど、あらゆる分野で使用されており、現代社会の発展を支える存在と言えます。さらに、AI・IoT・EVの普及により、ウエハーの高性能化と安定供給の重要性はますます高まっています。
当記事では、ウエハーの基本的な仕組みや種類、製造プロセスを詳しく紹介します。

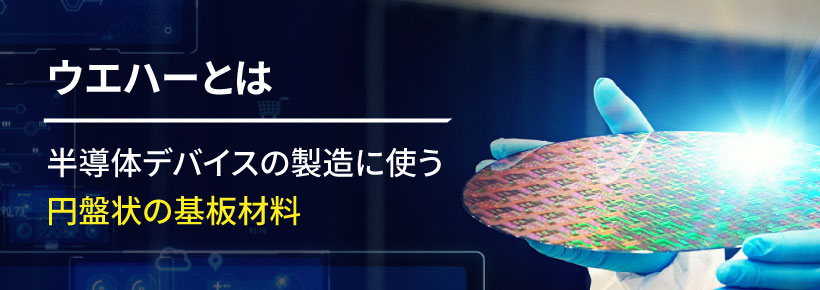

1.ウエハーとは
ウエハーとは、 半導体デバイスを製造する際に使用される円盤状の基板材料です。主に高純度のシリコン単結晶から作られ、表面には極めて微細な電子回路が形成されます。この基板上でトランジスタやダイオードなどの電子素子が構築され、ICチップやプロセッサといった半導体製品が生み出されます。スマートフォンやパソコン、家電、自動車、産業用ロボット、医療機器、通信インフラなど、現代社会のあらゆる電子機器の中核に用いられています。
かつて主流だった2インチ（約50mm）のウエハーは、生産性の向上を目的として大型化が進み、現在では1枚でより多くのチップを製造できる300mmウエハーが主流です。ウエハーの品質や均一性は、最終製品の性能や歩留まりに直結するため、材料選定と製造工程の精度管理が極めて重要です。
1-1.ウエハーの重要性
ウエハーは、半導体製造の起点となる極めて重要な素材であり、現代のテクノロジー社会を支える基盤と言えます。スマートフォンやパソコン、家電、さらには自動車や医療機器など、 電子制御を必要とするあらゆる製品の中核には、ウエハーを基にした半導体チップが組み込まれています。
特に近年は、EVや自動運転技術、5G通信、AI処理の分野で高性能な半導体が不可欠となっており、その製造を支えるウエハーの品質と安定供給が社会インフラの信頼性に直結しています。ウエハーは、情報処理・エネルギー制御・通信のすべてを支える「電子社会の土台」であり、今後の産業発展においても中心的な役割を担い続ける存在です。

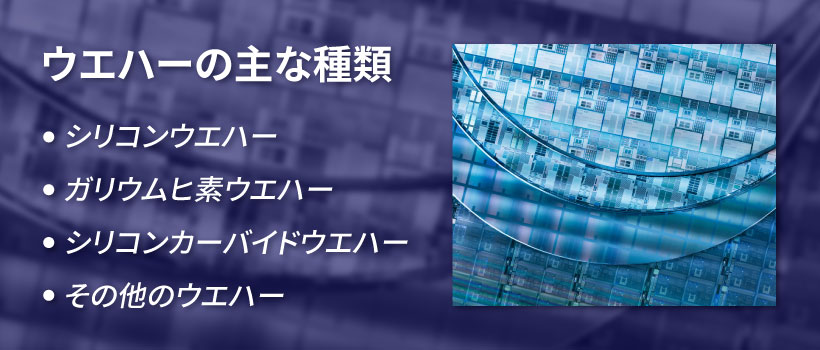

2.ウエハーの主な種類
ウエハーは素材によって特性が異なり、用途に応じて使い分けられます。最も一般的なのはシリコンウエハーで、スマートフォンやパソコンなどに広く利用されています。ほかにも、高周波特性に優れたガリウムヒ素ウエハーや、高耐熱・高電圧に強いシリコンカーバイドウエハーなどがあり、目的に合わせて選定されます。以下では、主なウエハーの種類を紹介します。
2-1.シリコンウエハー
シリコンウエハーは、 地球上に豊富に存在する珪石（シリカ）から精製された高純度シリコンをもとに作られる最も一般的なウエハーです。加工が容易でコストも低く、電気的特性や熱伝導性にも優れていることから、半導体製造の主流素材として広く利用されています。
スマートフォンやパソコン、家電、自動車の制御装置など、あらゆる電子機器のICチップやメモリの基盤として欠かせない存在です。安定した供給と高い信頼性を持つ点が、シリコンウエハーが世界中で採用され続ける理由です。
2-2.ガリウムヒ素ウエハー
ガリウムヒ素ウエハーは、 ガリウム（Ga）とヒ素（As）を化合した化合物半導体で、シリコンよりも高い電子移動度と発光効率を持つのが特徴です。高速通信や高周波回路、赤外線センサー、LED、レーザーダイオードなどの光電子デバイスに多く利用されています。
直接遷移型半導体であるため発光が可能で、光通信や光センサー分野で欠かせない素材です。一方で、シリコンより高価であり、ヒ素の毒性や取り扱いの難しさが課題となっています。
2-3.シリコンカーバイドウエハー
シリコンカーバイドウエハー（SiCウエハー）は、 シリコンと炭素の化合物で構成される化合物半導体です。高温・高電圧環境でも安定して動作でき、優れた熱伝導性を持つため、従来のシリコンウエハーでは対応が難しい高出力用途に最適です。
電気自動車（EV）のインバーター、鉄道の電力制御装置、再生可能エネルギー分野などで活用が進んでいます。エネルギー効率を飛躍的に高める素材として、次世代パワー半導体の中心的存在とされています。
2-4.その他のウエハー
その他のウエハーには、 サファイアや窒化ガリウム、酸化ガリウムなど、特殊用途向けの素材があります。サファイアウエハーは高い硬度と耐熱性を持ち、LEDや光学センサー、スマートフォンのカメラレンズなどに利用されています。
窒化ガリウムは高周波通信機器や高効率LEDに、酸化ガリウムは次世代の電力機器に適しています。いずれもシリコンでは実現できない特性を持ち、最先端技術を支える新素材として注目されています。

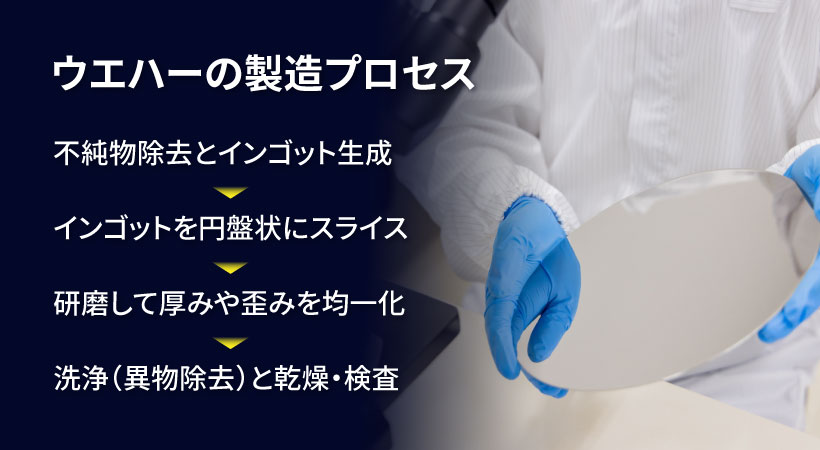

3.ウエハーの製造プロセス
最も一般的なシリコンウエハーは、高純度の単結晶シリコンを原料として作られます。インゴットの生成から切断、研磨、洗浄、検査といった複数の工程を経て高品質なウエハーが完成します。ここでは、その代表的な製造プロセスを順に紹介します。
1.単結晶シリコンインゴットを生成する
シリコンウエハーの製造は、まず原料となる珪石から高純度シリコンを精製する工程から始まります。 自然界のシリコンは酸素などと結合しているため、高温還元や化学的処理を行い、不純物を徹底的に除去します。
その後、得られた多結晶シリコンを溶かし、チョクラルスキー法（CZ法）やフローティングゾーン法（FZ法）によってゆっくりと冷却し、単一の結晶構造を持つ「単結晶インゴット」を形成します。この工程で得られるインゴットは、ウエハー品質を左右する極めて重要な素材です。
2.インゴットを薄く切って面取りする
シリコンインゴットを生成した後は、専用のスライサーで薄く切り出して円盤状のウエハーに加工します。 この工程を「スライス」と呼び、厚さや角度などウエハーの基本形状がここで決まります。
切断直後のものは「アズカット・ウエハー」と呼ばれます。続く「ベベリング」工程では、ウエハーの縁を滑らかに削り、欠けやひび割れを防ぐ形に整えます。この加工によって取り扱い時の破損リスクが減り、次工程での歩留まりが向上します。
3.表面を磨き上げる
スライスと面取りを終えたウエハーは、表面の平坦度と清浄度を高めるために、複数段階の研磨工程を経ます。まず、 砥粒や研磨液を用いて厚みや歪みを均一化する「ラッピング」を行い、この段階のものは「ラップド・ウエハー」と呼ばれます。
次に、化学薬品を使用して微細な傷や異物を取り除く「エッチング」を実施し、表面をより滑らかに整えます。その後、熱処理によって内部構造を安定化させ、電気的特性を最適化します。最後に「ポリッシング（鏡面研磨）」で光を反射するほど滑らかな表面に仕上げます。この工程を経て、微細な回路を高精度で形成できる高品質なウエハーが完成します。
4.洗浄・乾燥後検査を行う
研磨・鏡面仕上げを終えたウエハーは、最終工程として洗浄・乾燥と検査を行います。まず、純水や化学薬品を用いて表面に残った研磨剤や微粒子を完全に除去し、クリーンルーム内で乾燥させます。 微細な異物や水分の残留は製品不良の原因となるため、極めて高い清浄度が求められます。
続く検査工程では、表面の傷や汚れ、厚みのばらつき、結晶の向きや抵抗値などを自動検査装置と目視で厳密に確認します。これらをすべて通過したウエハーのみが、半導体製造工程へと進むことができます。
まとめ
ウエハーは、半導体デバイスの製造に欠かせない円盤状の基板で、主に高純度シリコンから作られます。スマートフォンや自動車、医療機器など、あらゆる電子機器の中核を担い、特に300mmウエハーが主流です。
主な種類には、汎用性の高いシリコンウエハー、高周波向けのガリウムヒ素ウエハー、高耐熱・高電圧に優れたシリコンカーバイドウエハーなどがあります。製造は、原料精製からインゴット生成、切断・研磨・洗浄・検査の各工程を経て行われ、その品質が最終製品の性能を大きく左右します。
